Strumenti per bus CAN · famiglia MasterCAN
CEEAC

MasterCAN

Sei strumenti dedicati per lavorare con il bus CAN dei veicoli: mostrare i dati in cabina, convertire protocolli, unire sensori analogici e digitali, collegare il BLE al CAN, integrare NMEA 2000 oppure simulare e analizzare un bus in fase di sviluppo. Lo strato infrastrutturale tra i vostri sensori e la vostra piattaforma telematica.

Protocolli
CAN J1939 · J1708 · NMEA 2000 · Modbus · RS-485 · BLE
Tutti i principali standard di bus
Formati
Display · convertitore · analizzatore · I/O · bridge
Sei modelli nella famiglia
Temperatura di esercizio
−40 … +85 °C
Grado automotive su tutte le varianti
Per chi
Gestori di flotte · integratori · OEM · sviluppatori
La famiglia copre tutti e quattro

Da 85 € / pezzo (S7 Radiobox) · pezzi singoli sull’e-shop Technoton · disponibili in 5–10 giorni

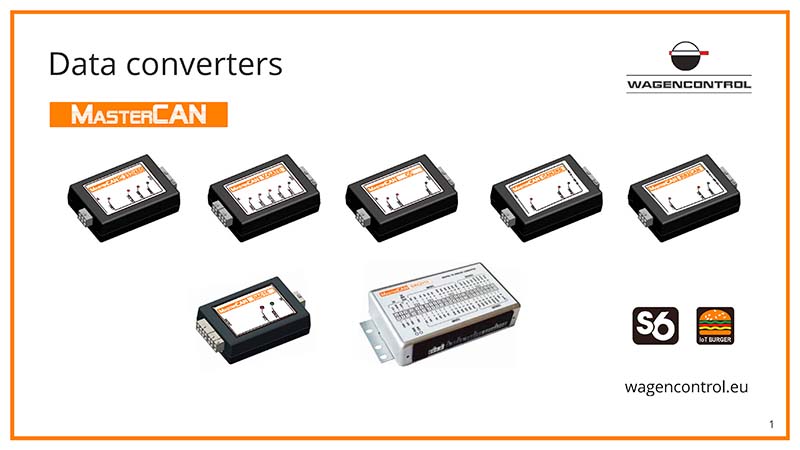

MasterCAN family — CAN bus tools
Famiglia MasterCAN · sei strumenti per il bus CAN dei veicoli
Cosa fa
Visualizza · converte · filtra · integra · analizza i dati del bus CAN
Bus compatibili
CAN J1939/71 · J1708 · NMEA 2000 · ISObus · Modbus · RS-485 · BLE
Temperatura di esercizio
−40 … +85 °C · grado IP secondo la variante
Installazione tipica
Da 30 min a 2 ore per dispositivo
Come funziona

Lo strato intermedio tra i sensori e la piattaforma.

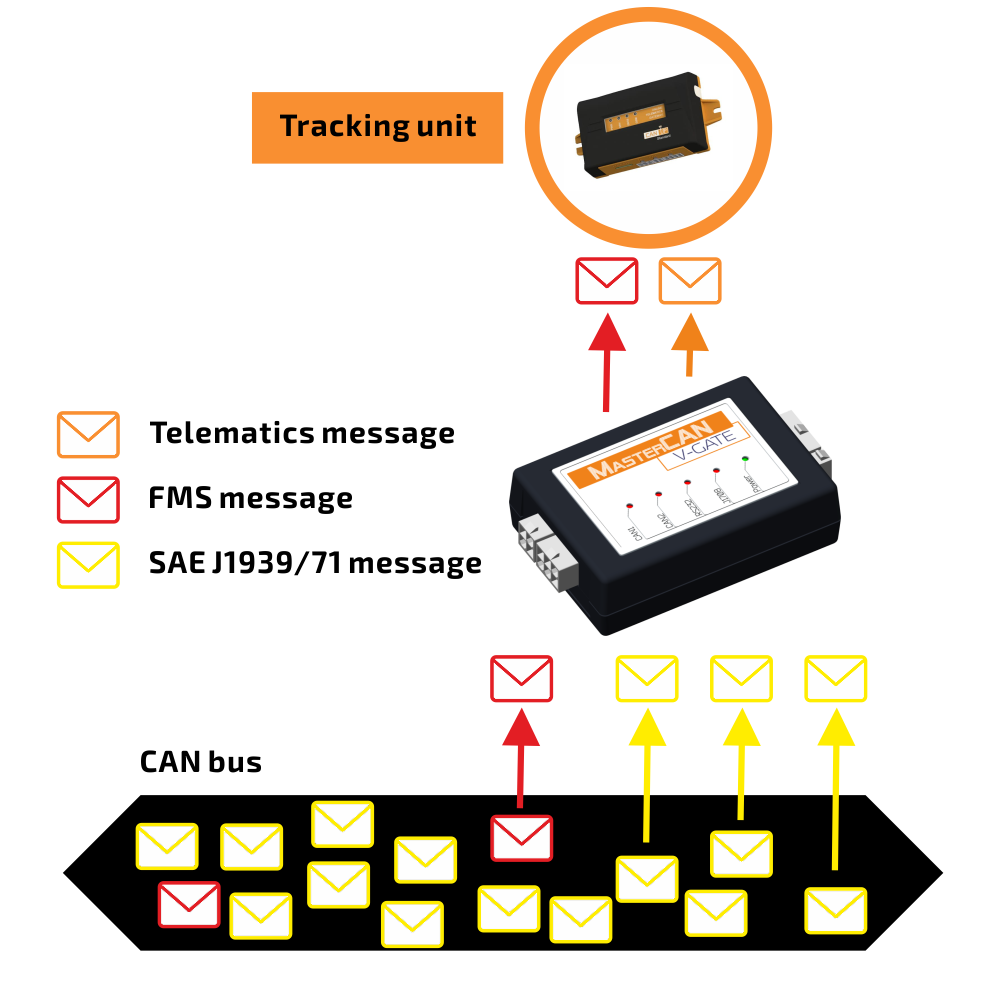

Ogni sistema telematico di flotta ha lo stesso problema nel mezzo: troppi sensori, troppi tipi di bus, troppo pochi ingressi sul gateway. Gli strumenti MasterCAN si collocano tra sensori e gateway: raccolgono segnali analogici e digitali, filtrano i messaggi CAN lasciando solo ciò che serve, convertono tra standard di bus, mostrano i valori in cabina o riportano i sensori wireless sul bus cablato.

  1. Raccogliere— DAC15 unisce sensori analogici (DUT-E, GNOM analogico) e dati CAN digitali in un’unica uscita bus.
  2. Filtrare— MasterCAN classico e FMSCrocodile riducono il traffico CAN ai soli parametri che il gateway utilizza davvero.
  3. Convertire— S7 NMEA collega i sensori wireless DFM/DUT al bus NMEA 2000 di bordo; Radiobox CAN collega i sensori BLE al J1939.
  4. Mostrare— MasterCAN Display 35 mostra all’operatore in cabina i parametri chiave in tempo reale; MasterCAN Tool aiuta gli sviluppatori a verificare le nuove integrazioni.
Famiglia MasterCAN — strumenti per bus CAN per la telematica dei veicoli

Strumenti MasterCAN: lo strato infrastrutturale tra sensori e gateway telematico

Scegli lo strumento

Sei strumenti. Scegli quello che serve al tuo sistema.

Ogni strumento MasterCAN fa bene un solo lavoro. Usa il filtro per restringere per applicazione, oppure scorri tutti e sei.

MasterCAN Display 35
Display in cabina · il più usato

MasterCAN Display 35

CAN J1939 · ISObus · Analogico

Visualizzazione in cabina di qualsiasi parametro CAN, più ingressi da sensori analogici e J1939

Specifiche: Display da 3,5" · ingressi CAN J1939 / ISObus · ingressi per sensori analogici e digitali · IP54
Ideale per: Operatori che devono vedere lo stato della macchina in tempo reale dalla cabina

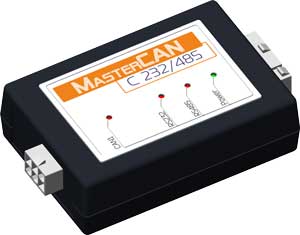

MasterCAN converter
Convertire / filtrare CAN

MasterCAN converter

CAN J1939 · Modbus · RS-232/485 · Analogico

Lo strato intermedio: filtra i messaggi CAN e li converte in Modbus / RS-485 / analogico per qualsiasi gateway

Specifiche: Ingresso CAN J1939/71 · uscita Modbus RS-232/485 · uscita analogica · oltre 25 parametri filtrati
Ideale per: Sistemi in cui il gateway ha bisogno di dati filtrati, non del traffico CAN grezzo
MasterCAN DAC15
I/O analogici + digitali

MasterCAN DAC15

CAN J1939/S6 · Analogico 0–10 V · I/O discreti

Sensori analogici e dispositivi CAN digitali sulla stessa piattaforma di flotta

Specifiche: 15 ingressi analogici/digitali · uscita CAN/S6 · funziona con DUT-E analogico + DFM digitale
Ideale per: Flotte miste in cui alcuni sensori sono analogici e altri CAN
S7 NMEA converter
NMEA 2000 · nautica

S7 NMEA converter

BLE · NMEA 2000

Collega i sensori wireless DFM / DUT-E S7 al bus NMEA 2000 di bordo

Specifiche: Più sensori BLE → una sola uscita NMEA 2000 · involucro per uso navale · usato con DFM Marine S7
Ideale per: Imbarcazioni con sistemi di bordo NMEA e sensori wireless S7
MasterCAN Tool
Sviluppatori / OEM · analizzatore

MasterCAN Tool

CAN J1939 · Lettura / scrittura / log

Simulatore-analizzatore CAN J1939 per chi sviluppa prodotti integrati con il CAN

Specifiche: Legge · invia · registra · analizza il traffico CAN · supporto script · software incluso
Ideale per: OEM, integratori e tecnici QA che sviluppano o collaudano apparecchiature integrate con il CAN
S7 Radiobox CAN
Bridge wireless BLE

S7 Radiobox CAN

BLE · CAN J1939/71

Riporta più sensori wireless BLE sul bus cablato CAN J1939

Specifiche: Fino a 16 dispositivi BLE · uscita CAN J1939/71 · retrofit wireless su gateway cablati
Ideale per: Installazioni retrofit in cui i sensori wireless sono più semplici ma il gateway accetta solo il cablaggio
Specifiche

Confronto completo delle sei varianti.

Display 35ConverterDAC15S7 NMEAToolS7 Radiobox
FunzioneDisplay in cabinaFiltra / converte CAN → ModbusAnalogico + CANBLE → NMEA 2000Analizzatore / simulatoreBLE → CAN J1939
IngressiCAN J1939 · ISObus · analogicoCAN J1939/7115 analogici/digitaliPiù sensori BLECAN J1939Fino a 16 BLE
UsciteSolo displayModbus · RS-232/485 · analogicoCAN/S6NMEA 2000(lettura/scrittura/log)CAN J1939/71
DisplayLCD 3,5"———Tramite software PC—
Alimentazione9–45 V9–45 V9–45 V9–45 VUSB / 9–45 V9–45 V
Grado IPIP54IP54IP54IP66IP40IP54
Ideale perVisibilità per l’operatoreDati standard al gatewaySensori di tipo mistoSistemi NMEA di bordoSviluppatori / OEMRetrofit wireless
Prezzo (10+ pezzi)€340€280€240€195Su richiesta€85
Compatibilità

Alimenta qualsiasi gateway con CAN, Modbus, RS-485, analogico o NMEA 2000.

Piattaforme telematiche certificate

WialonNavixyGeotabWebfleetSamsaraMiX TelematicsFleetCompleteGurtamFleetPiattaforme OEM personalizzate

Protocolli

CAN J1939/21CAN J1939/71 (FMS)ISObus (ISO 11992-2)ModbusRS-232 / RS-485NMEA 2000Analogico 0–10 VBLE

Prodotti complementari

Gli strumenti MasterCAN si abbinano ai sensori Wagencontrol come ingressi: DUT-E · DFM · GNOM · CAN Crocodile · CAN Crocodile S7 · DFM S7. Le uscite vanno a qualsiasi gateway GPS / telematico o direttamente ai sistemi di bordo NMEA 2000.

Flotta con più veicoli o integrazione OEM? Parlate con il nostro team tecnico.

Un tecnico Wagencontrol esamina il vostro sistema (gateway, sensori, uscite richieste), consiglia il giusto mix MasterCAN e prepara un’offerta per variante, di solito entro 4 ore negli orari lavorativi UE.
